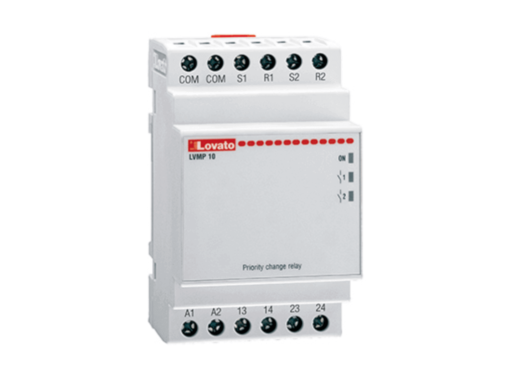

RELE ALTERNANCIA BOMBA DIN-35 LVMP10A024

Descripción

RELE ALTERNANCIA BOMBA 24VAC DIN-35

CIRCUÍTO ALIMENTACIÓN
Tensión nominal Ue: 24VAC / 110…127VAC / 220…240VAC / 380…415VAC
Frecuencia nominal 50/60Hz ±5%
Rango operativo 0.85…1.1 Ue
Potencia absorbida 4.8VA max
Potencia disipada 3W max

ENTRADA DE CONTROL
Tipo de entrada: Negativo
Corriente de entrada: 6mA max
Tensión máxima en los terminales: 18V
Señal de voltaje bajo: <1,5V (tipico 2,9V)
Señal de voltaje alto: <5,3V (tipico 4,3V)
Retardo señal de entrada: ≈20ms

TIEMPO RETARDO
Retardo del arranque del Segundo motor en caso de simultaneidad de contacto con la tensión del aparato = 4 sec

RELÉ DE SALIDA
N° de reles: 2
Tipo de salida: Contacto NA
Tensión nominal: 250VAC
Tensión máx. de interrupción: 400VAC
Designación según IEC/EN 60947-5-1: AC1 8A-250VAC / B300
Duración eléctrica: 10(5) ops
Duración mecánica: 30×10(6) ops

AISLAMIENTO
Tensión soportada nominal de impulso: 4kV
Tensión soportada a frecuencia industrial: 2.5kV
Tensión nominal de aislamiento Ui: 415VAC

CONDICIONES AMBIENTALES
Temperatura de empleo: -20…+60°C
Temperatura de almacenaje: -30…+80°C
Humedad relativa: <90%
Grado polución máxima: 3
Secuencia climática: Z/ABDM (IEC/EN 60068-2-61)
Resistencia a los golpes: 15g (IEC/EN 60068-2-27)
Resistencia a las vibraciónes: 0.7g (IEC/EN 60068-2-6)

CONEXIONES
Tipo de terminal: A tornillo
Sección de conductor: 0.2 – 4.0 mm2 (24 – 12 AWG)
Par de apriete: 0.8Nm (7lbin)

CONTENEDOR
Ejecución: 3 módulos (DIN 43880)
Material: Poliamida
Montaje: Fijación Carril DIN 35mm o tornillo utilizando clip extraible
Grado de protección: IP20 en terminales / IP40 frontal
Peso 250g
