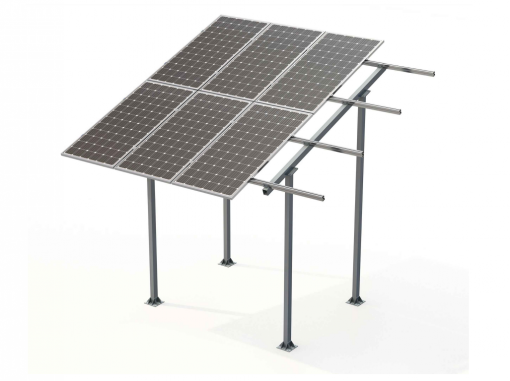

SOPORTE INCLINADO ELEVADO 38V SUNFER

Descripción

SOPORTE INCLINADO ELEVADO P/2 FILAS DE MODULOS VERT. 8 MOD.

Soporte inclinado elevado para 2 filas de módulos para terreno, preparado para colocar 8 módulos. (Se puede ampliar a mas módulos mediante los kits de ampliación)

Para añadir mas módulos, son necesarios los `kits A´(Estos no se pueden montar solos);

• 38v-A1: Para añadir 2 módulos mas
• 38V-A2: Para añadir 4 módulos mas
• 38V-A3: Para añadir 6 módulos mas
• 38V-A4: Para añadir 8 módulos mas

Para mas información, visitar la FICHA TECNICA

Pilares de acero galvanizado en caliente, estructura de aluminio. Anclaje a hormigón. Inclinación 20º. Altura libre en punto más desfavorables variable en función del tamaño del módulo (ver plano). Disposición de los módulos en vertical.

Kits para módulos de hasta 2279×1150 mm y de 30 a 45 mm de espesor. Nuevo sistema modular, compuesto por un Kit Base + Kit de Ampliación.
Desde 8 módulos hasta 20 módulos.

Tornillería de anclaje NO incluida. Válido hasta Ø12

NOTA:
Debido a las tolerancias del producto NO colocar los anclajes en la losa de hormigón antes de tener montado el pórtico. Una vez ensamblado el pórtico, marcar los agujeros de anclaje y perforar la losa para colocar los anclajes.
